Wie entwickeln die Teams ein Formel-1-Auto weiter?

Entwicklung ist in der Formel 1 von zentraler Bedeutung: Doch wie ist der Prozess von der Idee bis zum fertigen Teil und wie wird entschieden, was entwickelt wird?

(Motorsport-Total.com) - Das Thema Weiterentwicklung ist in der Formel 1 von zentraler Bedeutung. Denn das zu Saisonbeginn vorgestellte Auto hat nicht mehr viel mit der Version gemeinsam, die am Ende des Jahres auf der Strecke unterwegs ist. Praktisch das ganze Jahr über versuchen die Rennställe, ihre Fahrzeuge zu verbessern und noch mehr Performance herauszuholen.

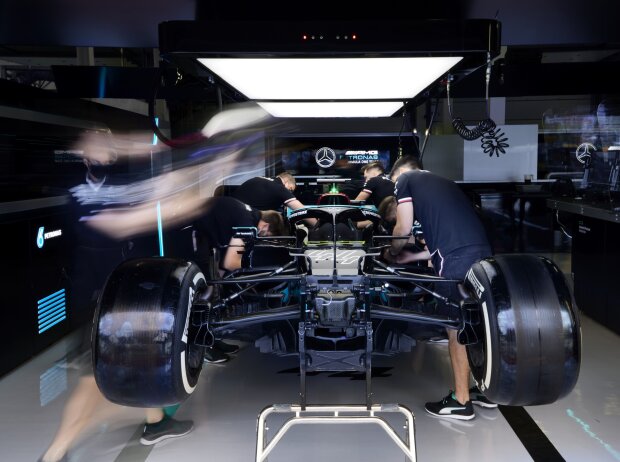

Titel-Bild zur News: Der Mercedes von Lewis Hamilton in der Garage beim Formel-1-Rennen in Silverstone

Bis zum fertigen Formel-1-Auto sind eine Menge Schritte notwendig Zoom

Doch wie entscheiden die Teams, was sie an ihren Autos verbessern wollen? Wie so oft in der Formel 1 kommt alles auf die richtige Planung und die Details an. Bei der Weiterentwicklung eines Autos und der Entscheidung, was man daran verbessern möchte, müssen die Teams zunächst einen Plan erstellen, woran sie arbeiten müssen.

Die Frage lautet: Wo liegen die Stärken, die wir weiter ausbauen möchten, und wo die Schwächen, die wir verbessern können?

Bei der Entscheidung für ein Upgrade muss man sich auf die Bereiche konzentrieren, die innerhalb der kürzesten Zeitspanne am meisten Performance-Gewinn einbringen. Gleichzeitig muss man die richtige Balance finden, in welchen Bereichen man danach sucht und wie groß das Projekt sein kann, das man angeht.

Als Faustregel gilt: Je größer ein Teil ist, desto länger dauert es, dieses zu designen, herzustellen und auf die Strecke zu bringen. Dabei müssen die Teams beachten, wie kritisch ein Teil für die Struktur des Fahrzeugs ist.

Ein entscheidendes strukturelles Teil wie etwa der Front- oder Heckflügel, die starken Belastungen ausgesetzt sind, muss strenge Tests durchlaufen, um die strikten Sicherheitsregeln zu erfüllen. Deshalb werden diese Komponenten im Normalfall schon relativ früh festgelegt und über sie entschieden.

Als nächstes sehen sich die Teams auf der aerodynamischen Seite den Unterboden und den Diffusor an. Beides sind Teile, die viel Abtrieb erzeugen und lange Produktionszeiten besitzen. Danach sieht man sich die kleineren Komponenten an, die sich schneller herstellen lassen, aber immer noch viel Performance bringen. Das sind etwa die Bremsbelüftungen, Bargeboards oder die Motorabdeckung.


Erklärt: Wie ein Formel-1-Auto weiterentwickelt wird

Wie ein Formel-1-Team Updates für sein Rennauto plant, produziert und ausprobiert: Unser Video liefert Hintergründe zur technischen Weiterentwicklung in der F1-Weltmeisterschaft! Weitere Formel-1-Videos

Sobald diese Bereiche definiert wurden, hängt der allgemeine Ablauf für ein Upgrade auf dem Weg zum Streckeneinsatz von der jeweiligen Komponente ab. Aber egal, ob es sich um ein internes oder ein externes Teil handelt: Alle müssen entworfen und getestet werden, bevor die Entscheidung getroffen wird, mit dem Konzept fortzufahren oder eine andere Lösung zu suchen.

Sehen wir uns beispielhaft ein Aero-Teil an. Die Aerodynamik-Abteilung entwickelt eine Reihe von Konzepten und Lösungen, die dann in Computational-Fluid-Dynamics-Simulationen (CFD) entworfen und getestet werden. Die besten Optionen werden dann zu Komponenten für ein Windkanalmodell, wo sie getestet werden.

Erst danach erhält die finale Lösung grünes Licht, um produziert und an die Strecke gebracht zu werden. Dieser gesamte Prozess kann mehrere Wochen dauern, weshalb die Planung der Upgrades und eine ordentliche Zeitachse für die Weiterentwicklung entscheidend sind.

Viele der innovativen Designs bekommt man im TV nie zu Gesicht, stattdessen sind sie unter dem Bodywork des Autos versteckt, etwa das Getriebe oder die Kühlsysteme. Hier finden sich oft viele kleine Dinge, die sich einfach einbinden lassen und zwischen den großen Upgrades eingeführt werden können.


Fotostrecke: Formel-1-Technik: Detailfotos beim Ungarn-Grand-Prix 2021

Einer der interessantesten internen Bereiche für ein Upgrade ist der Motor, da sich hier all die spannenden Dinge in den Brennkammern abspielen. Die Ingenieure können eine Vielzahl an Upgrades für den Motor entwickeln und mitbringen, die von außen kaum wahrnehmbar sind.

So war es zum Beispiel beim DAS-Lenksystem, das Mercedes für die Saison 2020 entwickelt hatte. Man konnte es nur sehen, weil die Fahrer das Lenkrad vor- und zurückbewegt haben, um damit eine Innovation zum Leben zu erwecken, die für die restliche Welt ansonsten unsichtbar gewesen wäre.

Was passiert mit den Konzepten, die nicht weiterverfolgt werden?
Die Upgrades, die man an der Rennstrecke sehen kann, sind nur die Spitze des Eisbergs. Es kann hunderte oder gar tausende verschiedener Lösungen geben, die im Laufe des Designprozesses ausgetüftelt werden, aber nicht alle davon werden getestet - zum Beispiel bei Aero-Komponenten in CFD-Simulationen.

Sobald die virtuellen Tests durchgeführt worden sind, wird nur eine Handvoll Konzepte im Windkanal getestet, um ein realistischeres und genaueres Gefühl dafür zu erhalten, wie sie auf den Luftfluss rund um das Auto reagieren. Von diesen Designs landet am Ende nur eines als Teil des Upgrade-Pakets an der Rennstrecke.

Jedes Teil besitzt einhundert Brüder und Schwestern, die mit ihm gemeinsam getestet wurden, um die beste Lösung ausfindig zu machen. An diesem Prozess ist eine Vielzahl an Menschen beteiligt, die unzählige Stunden an jedem noch so kleinen Detail arbeiten. Die meisten dieser Geschwister erblicken niemals das Tageslicht, aber das bedeutet nicht, dass sie komplette Verschwendung wären.


Lewis allein am Grid: Mercedes erklärt den Fehler

Mike Elliott, Technikchef von Mercedes, analysiert den Fehler von Bottas und erklärt, warum Hamilton beim Neustart nicht auf Slicks gewechselt hat. Weitere Formel-1-Videos

Stattdessen ziehen die Teams daraus sehr wichtige Erkenntnisse, die Inspirationen für die nächsten Lösungen darstellen können, von denen es eine tatsächlich auf die Rennstrecke schafft. Egal, ob es sich um ein internes oder externes Teil handelt, es geht immer um 'Trial and Error', durch dieses Ausprobieren verbessert man sich und findet die richtige Richtung.

Wodurch unterscheidet sich die Weiterentwicklung eines Autos im Jahr 2021?
In diesem Jahr ist die Weiterentwicklung des Autos aus mehreren Gründen anders als jemals zuvor. Zunächst gibt es ein homologiertes Reglement, wodurch die Teile, die verändert werden können, eingeschränkt sind.

In Folge der COVID-19-Pandemie wurde das neue Reglement auf 2022 verschoben. Um die Kosten zu senken, beschlossen die Teams, große Teile des Autos zu homologieren und praktisch vom Vorjahr zu übernehmen.

Die Teams durften nur zwei Token einsetzen, um strukturelle Teile zu verändern. Hinzu kamen noch die aerodynamischen Komponenten, was eine erhebliche Veränderung im Vergleich zum üblichen Rhythmus des Entwicklungsrennens einer normalen Saison darstellt.

Zudem wurde auch das Reglement für die Power-Units geändert, sodass daran nur noch ein Upgrade erlaubt ist. Sobald dieses durchgeführt worden ist, darf die Power-Unit nur noch aus strukturellen Gründen und zur Verbesserung der Zuverlässigkeit geändert werden.

Der zweite Grund dafür, warum die Weiterentwicklung eines Auto in der Saison 2021 ganz anders ist, sind die Einschränkungen bei den Aero-Tests. Diese sind umso einschneidender, je schneller dein Auto in der Vorsaison gewesen ist.

Als amtierender Weltmeister erhält Mercedes die wenigsten CFD- und Windkanalversuche. Auch dies ist etwas, das man einkalkulieren muss, da man aus jedem CFD- oder Windkanalversuch alles herausholen muss.

Der dritte Faktor ist die Budgetobergrenze, die dazu führt, dass die Teams genauer darüber nachdenken müssen, wo sie ihre Ressourcen einsetzen, um das Optimum aus jeder Möglichkeit herauszuholen. Und all das während sie versuchen, die richtige Balance zwischen der Weiterentwicklung des 2021er Autos sowie dem vierten Faktor zu finden - den Regeländerungen für 2022.

2022 erwarten uns erhebliche Regeländerungen, nicht nur angesichts der Änderungen an sich, sondern auch in der Art, wie diese geschrieben sind. Dies ist eine große Menge Arbeit und die Entscheidungen müssen sorgfältig getroffen werden, um das Beste aus der Saison 2021 herauszuholen und gleichzeitig dem 2022er Auto die notwendige Aufmerksamkeit zu widmen.

Die Suche nach dieser Balance ist eine ähnliche Herausforderung wie in jeder Saison, aber zu Beginn einer neuen technischen Ära ist sie umso intensiver.


Fotostrecke: Die hässlichsten Ideen der Formel-1-Historie

Wie ist es für einen Fahrer, wenn ein Upgrade ans Auto kommt?
Die Fahrer werden kontinuierlich über die Entwicklungsfortschritte informiert, damit sie wissen, wann neue Dinge geplant sind, worauf sie achten müssen und welches Feedback wir uns von ihnen wünschen.

Die Korrelation zwischen dem Windkanal und der realen Welt ist unheimlich schwierig, deshalb ist die direkte Rückmeldung, die wir von den Fahrern erhalten, sehr nützlich für uns, um zu sehen, wie ein Upgrade die Performance und die Balance des Autos verändert hat.

"Bei der ersten Ausfahrt ist es sehr schwierig, die Unterschiede zu spüren, weil man einfach schneller ist", sagt Lewis Hamilton. "Es kann in der Balance versteckt sein. Oft merkt man, wenn das Heck stabiler ist, das heißt, wenn man mehr Abtrieb am Heck hat, bemerkt man es vielleicht am meisten."

"Das lässt sich nicht immer einfach spüren, aber es steckt enorm viel Arbeit darin, um ein Upgrade an die Strecke zu bringen. So viele Details, so viel Designarbeit und dann der Herstellungsprozess", so der Brite.


Formel-1-Technik: Was sind Flexiwings und was bewirken sie?

Sie sind das große Streitthema in der Formel-1-Saison 2021: Unser Video erklärt, was Flexiwings überhaupt sind! Weitere Formel-1-Videos

"Wenn man in die Fabrik geht und sieht, wie alle an ihren Workstations voll konzentriert und entschlossen arbeiten, dabei Überstunden machen, damit ein Projekt abgeschlossen wird, das ist einfach fantastisch. Dann sieht man die Ideen, die zu CAD-Zeichnungen werden und das macht sie zu etwas, das man anfassen kann. Das ist absolut überwältigend."

"Die Kreativität all dieser Leute ist unheimlich inspirierend. Es treibt dich an, wenn neue Teile auf dem Weg sind oder vielleicht ist es etwas, das wir schon seit einiger Zeit wollten, aber es brauchte Monate, um es herzustellen", so der Mercedes-Pilot. "Wenn es dann endlich da ist, im Auto steckt und du den Unterschied spüren kannst, dann ist das fantastisch."
