Wie Red Bull den RB16B von Max Verstappen und Sergio Perez für das dritte Rennen der Formel-1-Saison 2021 in Portimao umgebaut hat
-
Drittes Rennen, erstes großes Update: Red Bull hat den RB16B von Max Verstappen und Sergio Perez für Portimao umfangreich modifiziert und gleich mehrere Bereiche des Fahrzeugs umgebaut. In dieser Fotostrecke zeigen wir die diversen Neuerungen!
-
Verstappen hat die neuen Teile im ersten Freien Training ausprobiert und für gut befunden. Für das zweite Freie Training kam dann auch Perez in den Genuss der Updates, die für das restliche Wochenende am Auto bleiben sollen. Und damit gehen wir jetzt ins Detail!
-

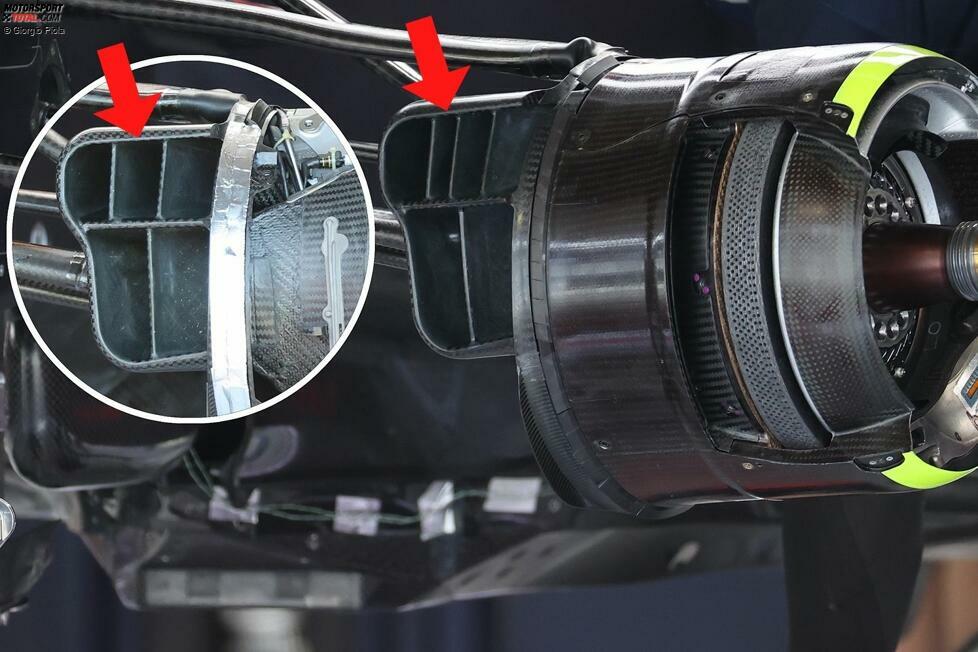

Am vorderen Bremsschacht hat Red Bull im oberen Bereich eine weitere Strebe eingebaut. Der kleine Ausschnitt zeigt die bisherige Version. Mit der Neuerung will das Team die einströmende Luft noch gezielter an den Bestimmungsort lenken.
-
Wahrscheinlich geht es Red Bull dabei vor allem um den Lenkeinschlag bei der Kurvenfahrt. Denn dann verhält sich der Luftstrom anders, aber die Anforderung an den Bremsschacht und die Luftkühlung bleibt gleich.
-

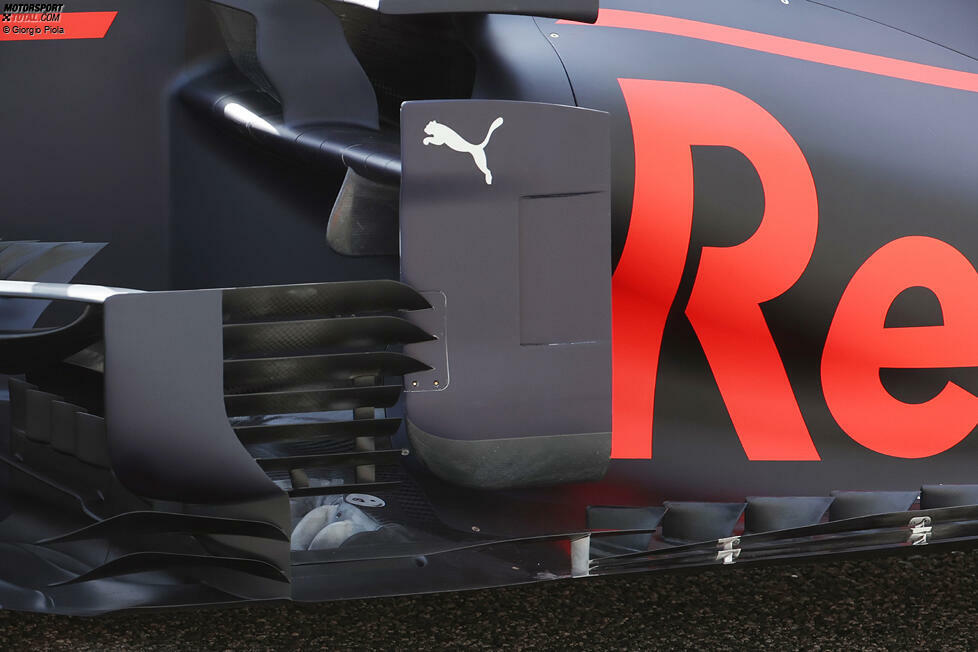

Die größten Änderungen gibt es bei den seitlichen Luftleitblechen an der Schulter der Seitenkästen. Hier hat Red Bull seine Konstruktionen umfangreich modifiziert, um den Luftstrom unter dem Auto und an den Seitenkästen vorbei zu optimieren. Unser Bild zeigt die bisherige Lösung, die bis Imola verwendet wurde.
-
Bei den sogenannten Bargeboards, den seitlichen Windabweisern neben dem Cockpit, hat Red Bull ganz vorne zusätzliche Finnen installiert und auch deren Winkel verändert. Auch die Zahl der Finnen in der Ebene darüber ist erhöht und die Elemente sind insgesamt neu ausgerichtet worden.
-

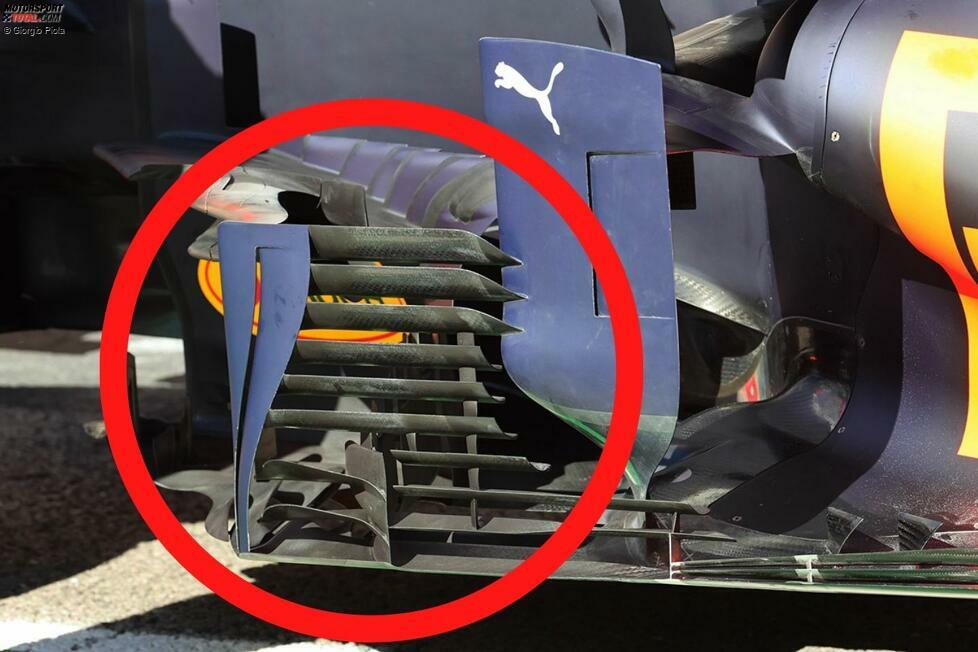

Noch spannender wird es bei den Lamellen-Luftleitblechen auf der Höhe der Seitenkästen-Öffnungen: Denn jede Änderung weiter vorne am Auto muss in diesem Bereich natürlich ebenfalls mit Anpassungen ergänzt werden.
-

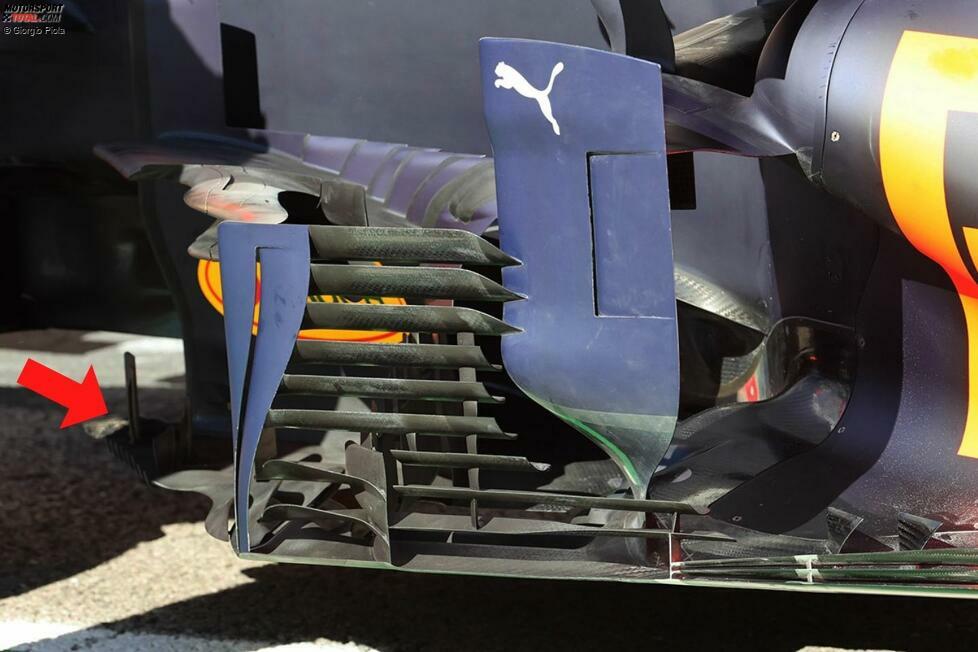

Das vorderste Luftleitblech ist jetzt in zwei Segmente aufgeteilt worden, aber nicht ganz: In der Mitte befindet sich nun ein Einschnitt, der sich fast über die volle Höhe des Teils zieht. Unten ist eine Verbindung zur Vorderkante des Unterbodens hergestellt worden. Außerdem knüpft dieses Teil auch an die Ausläufer des Bargeboards an.
-

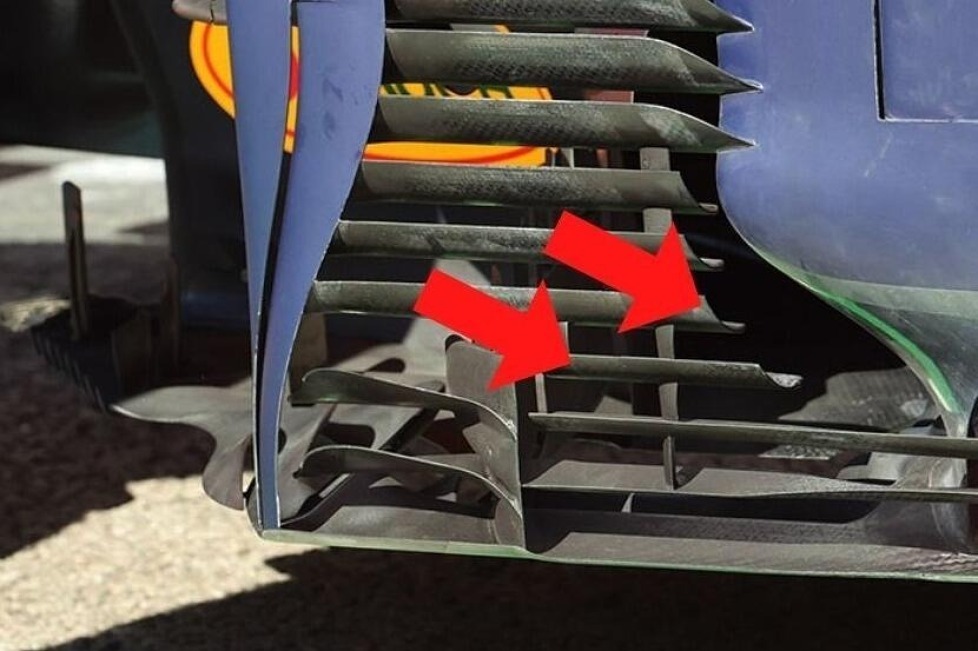

Direkt dahinter hat die Zahl der Lamellen-Elemente zugenommen, sie sind teilweise auch nach hinten verlängert worden.
-

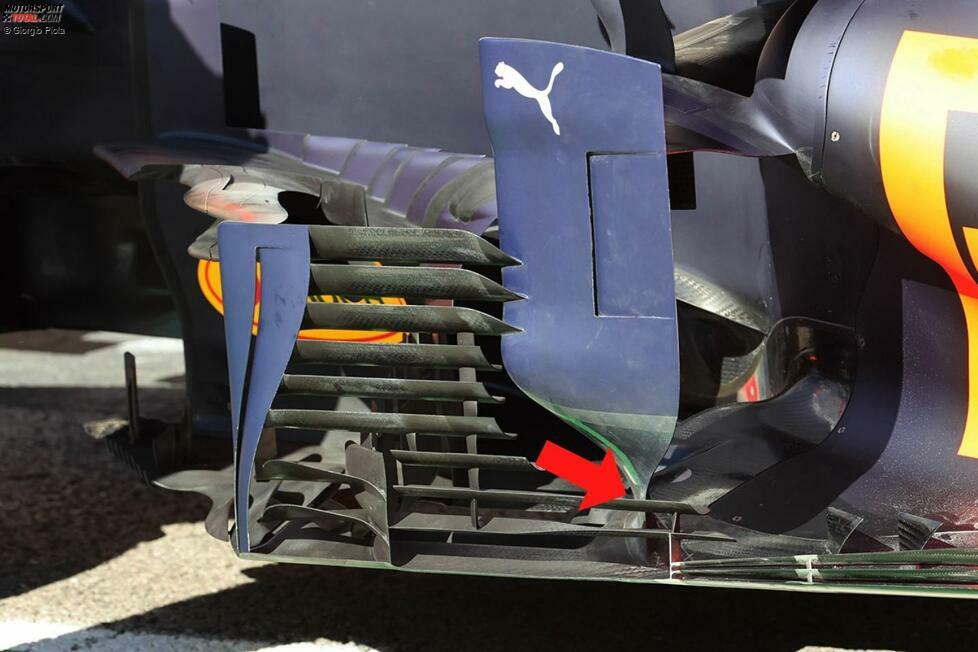

Ebenfalls neu ist die Verankerung des größten seitlichen Luftleitblechs direkt auf dem Unterboden, wo bisher keine Verbindung bestanden hatte. Passend dazu gibt es jetzt neue, lange seitliche Lamellen direkt darunter.
-
Als weitere Folge der jüngsten Updates hat Red Bull die beiden zusätzlichen Kanten am Unterboden des Fahrzeugs überarbeitet.
-

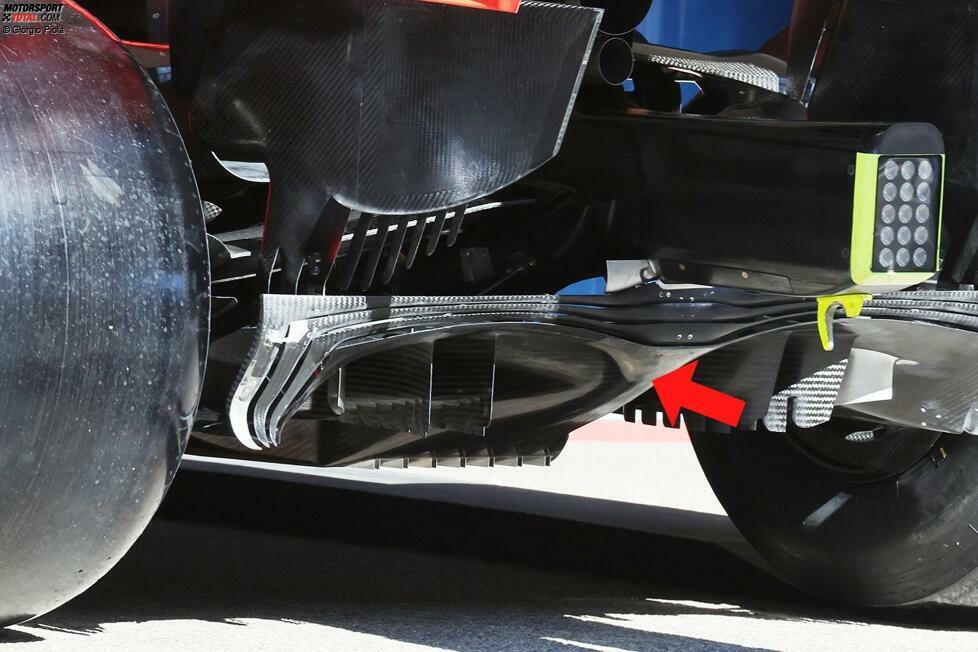

Kommen wir zum Diffusor im Heck des Rennautos. Dort hat Red Bull den zentralen, ansteigenden Bereich in der Mitte schmaler gestaltet. Damit gibt das Team dem Luftstrom unter dem Auto mehr Platz. Gleichzeitig wird der Luftkanal unter der Crashstruktur verengt.
-
Weitere Änderungen betreffen die Gurney-Kanten an den Außenseiten des Diffusors. Hier hat Red Bull die Metallklammern, die die einzelnen Elemente miteinander verknüpfen, überarbeitet - wohl um die Steifigkeit der Gesamtkonstruktion zu erhöhen.
